Einfache
EIB Programmierungen
EIB Tasterschaltung
| Aufgabe: |
Aufgabenstellung:
| Eine EIB Tasterschaltung mit zwei geschaltenten
Stromkreisen soll realisiert werden. Von drei Stellen sollen jeweils die
zwei Stromkreise geschaltet werden. Einschalten auf der linken Wippenseite,
ausschalten auf der rechten Wippenseite. Der Status soll bei jedem Tastsensor
angezeigt werden |
 |
|
| Geräte: |
|
Hersteller |
Gerät |
Applikation |
| 3 Tastsensoren 2-fach |
Gira |
0882 xx |
Schalten/Tasten 103402 |
| 1 Schaltaktor 4-fach |
Busch-Jäger |
6194-101 |
Schalten Logik Vorzug Zeit/2 |
|
| Schaltung: |
 |
Funktions-
schaltbild: |
 |
| Gruppenadressen: |
| Stromkreis |
Text Gruppenadresse |
Gruppenadresse |
| Flur Stromkreis 1 |
EG: Verkauf1 Theke |
2/0/1 |
| Flur Stromkreis 2 |
EG: Verkauf1Decke |
2/0/2 |
|
Gerätelisten: |
Vorbereitung:
Erstellen der Gerätelisten.
Aktorliste:
| 1.1.1 |
Schaltaktor 4-fach |
Busch-Jäger |
6194-101 |
Schalten Logik
Vorzug Zeit/2 |
UV1-A1 |
| 1 |
EG: Verkauf1 Theke |
|
2/0/1 |
|
|
| 2 |
EG: Verkauf1 Decke |
|
2/0/2 |
|
|
| 3 |
frei |
|
|
|
|
| 4 |
frei |
|
|
|
|
Tasterliste:
| 1.1.100 |
Tastsensor 2-fach |
Gira |
0882 xx |
Schalten/Tasten 103402 |
Verkauf1/Flur |
| 1 |
|
|
2/0/1 |
|
|
| 2 |
|
|
2/0/2 |
|
|
|
|
|
|
|
|
| 1.1.101 |
Tastsensor 2-fach |
Gira |
0882 xx |
Schalten/Tasten 103402 |
Verkauf1/Theke |
| 1 |
|
|
2/0/1 |
|
|
| 2 |
|
|
2/0/2 |
|
|
|
|
|
|
|
|
| 1.1.102 |
Tastsensor 2-fach |
Gira |
0882 xx |
Schalten/Tasten 103402 |
Verkauf1/Büro1 |
| 1 |
|
|
2/0/1 |
|
|
| 2 |
|
|
2/0/2 |
|
|
|
Tasterschaltung:
Programmierung in der ETS
| Nachdem nun alle Definitionen getroffen
sind, werden die Geräte in die ETS eingefügt und die oben angegebenen
Applikationen ausgewählt.
Die Gruppenadressen in der Gruppenadressenansicht
eingefügt und mit den Kommunikationsobjekten der Geräte verbunden.
Die Parametereinstellungen brauchen hier
nicht verändert zu werden. Auch die Flags behalten ihre Voreinstellung.
Ist dies erfolgt, sollten sich folgende
Bilder ergeben. |
EIB Tastsensor:
Kommunikationsobjekte des EIB Tastsensor
2-fach Gira 0882 xx
Quelle: Gira
 |
Eingetragen sind hier die oben festgelegten
Gruppenadressen.
Bei dieser Applikation steht für jede
Wippenseite und für die LED ein eigenes K-Objekt (gelbes Quatrat mit
Nummer) zur Verfügung.
Da eine Wippe ein- u. ausschalten soll,
sowie der Status angezeigt werden soll, muß die gleiche Gruppenadresse
je Wippe 3-mal eingetragen werden. |
In diesem Beispiel werden alle drei Tastsensoren
1.1.100 - 1.1.102 gleich parametriert und erhalten die gleichen Gruppenadressen.
Tastsensor: Parameterfenster
Die Standardeinstellungen können
hier übernommen werden.
EIB Schaltaktor:

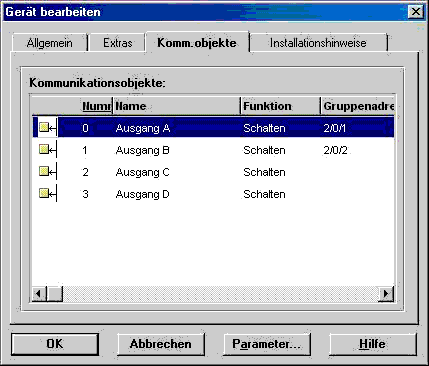

Kommunikationsobjekte des Busch-Jäger
EIB Schaltaktor 4-fach 6194-101
Quelle: Busch-Jäger
 |
Eingetragen sind hier die oben festgelegten
Gruppenadressen. |
Schaltaktor: Parameterfenster
Die Standardeinstellungen können
hier übernommen werden.
Tasterschaltung:
Übertragung mit der ETS
| Um das Programm in die Geräte zu
übertragen, muß in der ETS in die Inbetriebnahme-Software gewechselt
werden.
Es wird das erste zu programmierende Gerät
ausgewählt und mit dem Menüpunkt Programmieren "Prog" mit der
Einstellung "physikalische Adresse und Applikation" programmiert. Die ETS
fordert nun dazu auf, dass die Programmiertaste am Gerät gedrückt
wird. Während die ETS das Gerät programmiert, kann (ist dringend
zu empfehlen) auf dem Gerät die physikalische Adresse notiert werden.
Entsprechend wird mit den restlichen Geräten
verfahren.
Danach kann getestet werden. |
Stichworte dieser Seite:
EIB Tastsensor, Tasterschaltung, Schaltung,
Funktionsschaltbild, Gruppenadresse, Kommunikationsobjekt, EIB Schaltaktor,
Parameter, ETS.
| ©
